产品名称	产品型号	产品规格
钢制对焊无缝管件专用荧光蜜桃视频在线播放	HCDG-5000	台

产品说明：

概述：

钢制对焊无缝管件探伤机

HCDG-5000型微机控制荧光蜜桃视频在线播放，专用于按GBT12459-2005标准制造钢制对焊无缝管件表面及近表面裂纹缺陷无损检测。

HCDG-5000型微机控制荧光蜜桃视频在线播放的设计、生产制造严格按照中华人民共和国蜜桃视频在线播放《GB/T 15822.3-2005无损检测磁粉检测第3部分：设备标准》、机械工业部行业蜜桃视频在线播放《JB/T8290-2011》标准执行。

可满足最长900mm以内的管件进行荧光磁粉无损检测。

设备特点：
1、整机采用机电分开开合暗室结构，暗室可手动开合，可极方便大型工件的吊装上下料；

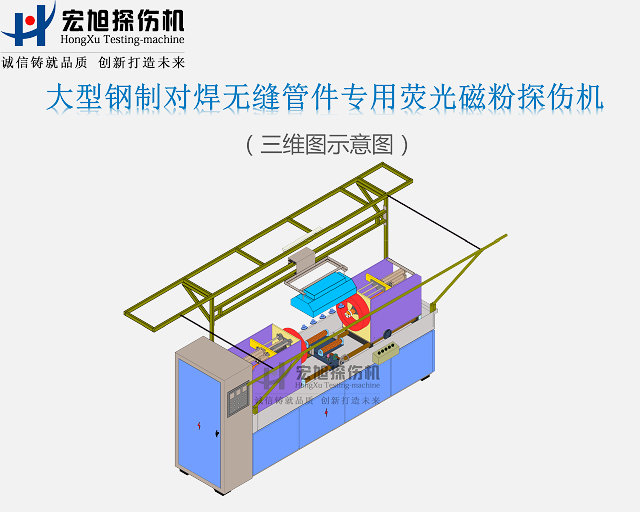

管件蜜桃视频在线播放示意图

2、由于检测的工件均为中心带孔的零件，因此本机采用两边自动穿棒对大型管件进行一次性中心导体法检测，确保900mm长以内管件的一次性检测灵敏度。

3、配套专用管件托架，采用蜗轮升降机升降调节管件的中心高，托架支承力不小于500KG,同时托架承重时亦可轻松升降。

三通探伤机

直通堵头蜜桃视频在线播放

4、配套辅助控制面板及脚踏开关，方便操作，机电分开结构，便于电器部分的检修。

5、气动控制的磁化芯棒可独立控制，按需伸出或不动，便于长短不一工件的穿棒检测。

检测原理：

检测中心带孔的零件采用中心导体法，需配套磁化芯棒从零件内孔中穿过，用以实现中心导体法检测。

（中心导体法：是将磁化芯棒穿入环形工件的孔中，并置于孔的中心，电流从芯棒上通过，形成周向磁场。所以又叫电流贯通法、穿棒法和芯棒法。由于是感应磁化，可用于检查空心工件内、外表面与电流平行的纵向不连续性和端面的径向的不连续性。对于小环件，可一次多只检测。）

检测步骤：

上料——穿棒——喷液磁化——显示磁痕——光照检测——退磁
设备组成：

HCDG-5000型蜜桃视频在线播放的机械床身采用卧式机电分开开合暗室结构，由固定电极箱、可移动电极箱、双磁化线圈、双气缸穿棒装置、专用工件托架、磁悬液喷洒及回收装置、开合暗室等组成。
技术参数：

序号	名称	说明
1	输入电源	380V 50HZ 三相四线 240A（瞬时2S）
2	气源气压	0.4--0.6MPa （用户自备压缩气源）
3	输出电流	周向：0─5000A（连续可调，带断电相位控制）
3	输出电流	纵向：0─16000AT（连续可调，带断电相位控制）
4	磁化方式	周向磁化、纵向磁化、复合磁化；
4	磁化方式	周向采用中心导体法，纵向采用磁轭线圈感应法。
5	检测工艺	连续法或剩磁法
6	上料方式	人工
7	穿棒方式	气动（双气动、可独立控制）
8	操作方式	自动控制和手动操作含主控制面板、辅助控制面板、脚踏开关。
9	极间距	900mm
10	夹紧方式	气缸气动穿棒夹紧（气源用户自备）
11	夹紧行程	450mm*2
12	中心调节	可升降托架（蜗轮升降机手动）
13	磁化线圈	双固定
14	转动功能	无
15	喷液功能	自动和手动外喷
16	暂载率	30%
17	退磁效果	Br≤0.2mT（衰减法退磁）
18	灵敏度	A型30/100 试片清晰显示
19	暗室	手动开合结构，观察区配滑动双开帘。
20	紫外线强度	UV365/LED 距工件表面380mm处不小于4000μw/cm²
21	照明灯	×1
22	排风扇	×1

注明：本蜜桃视频在线播放属于非标定制型设备，工艺不断改进中，如需采购，请联系我公司提供所需检测零件的外型尺寸，及检测工艺要求，我公司技术人员会第一时间与您沟通，给您提供详细的设备方案及准确价格，确保您所采购设备符合贵公司的需要以及先进性。
